Sur la plateforme, votre vanne apparaît ouverte. Au champ, l’eau n’arrive pas. Que se passe-t-il ?
Cet écart entre ce que vous commandez et ce qui se passe réellement, c’est là que l’eau, le temps et l’argent se perdent sans que personne s’en aperçoive jusqu’à ce qu’il soit trop tard : un joint éclaté, une pompe qui tourne à sec, un secteur qui n’a pas été arrosé depuis des jours. Les entrées numériques vous aident à combler cet écart.
Cet article explique ce qu’elles sont, quels types nous utilisons chez Spherag et ce qu’elles vous permettent de faire, avec des exemples concrets d’installations réelles.
Qu’est-ce qu’une entrée numérique
Une entrée numérique est le signal d’un dispositif qui communique un changement d’état. Elle ne fonctionne qu’avec deux valeurs possibles : ouvert ou fermé, oui ou non. Elle ne mesure pas de quantités comme le fait un capteur de pression ou d’humidité ; elle confirme un fait : il y a de l’eau ou il n’y en a pas, un seuil défini a été franchi ou non, quelqu’un a ouvert le local ou non.
Elle fonctionne comme l’interrupteur de la lumière, ou comme le capteur qui vous prévient qu’une porte est restée ouverte : elle ne mesure rien, elle indique seulement dans quelle position se trouve quelque chose. Dans un système d’irrigation, cela revient à savoir si une vanne est ouverte ou fermée, si l’eau circule ou non, ou si quelqu’un est entré dans le local.
L’essentiel est dans ce qu’elle apporte : un moyen de vérifier comment se comporte réellement l’installation. L’ordre d’irrigation dit ce qui devrait se passer. L’entrée numérique confirme — ou dément — ce qui se passe.
C’est pourquoi les entrées numériques sont associées à des éléments comme les vannes, les mélangeurs, les injecteurs d’engrais et les pompes. Elles peuvent être synchronisées pour vérifier la cohérence entre l’ordre et la réalité. Si une vanne apparaît ouverte, une entrée numérique reliée à un détecteur de débit devrait confirmer que l’eau passe. Si elle ne le confirme pas, quelque chose ne va pas — et vous voudrez le savoir au plus vite.
Sa principale valeur est de garder l’installation sûre et sous contrôle : vous passez de contrôler ce qui devrait se passer à vérifier que cela se passe réellement.
Travail d’équipe : entrées numériques, dispositifs Atlas et plateforme Spherag
Les dispositifs IoT Atlas font le lien entre le champ et la plateforme. Ils recueillent les données des capteurs, des compteurs et des entrées numériques et les envoient à Spherag. Là, elles sont combinées aux données du climat et de la culture, aux prévisions météo et aux images satellite (les indices NDVI et NDWI, qui montrent la vigueur de la culture et son niveau d’eau), puis présentées sous forme de graphiques, de cartes et de rapports faciles à lire. En même temps, Atlas reçoit les ordres pour agir sur les vannes, les pompes et les unités de fertigation. Ainsi, le champ et la plateforme restent connectés en permanence et l’information circule dans les deux sens.
Dans ce schéma, c’est la combinaison des capteurs et des entrées numériques qui permet de surveiller l’installation d’irrigation en temps réel. Sur cette base, vous configurez des alertes avec les valeurs et les seuils que vous décidez et vous recevez des avis par SMS ou e-mail en cas de basse pression, de surpression, de débits inadéquats, de fuites ou d’autres anomalies.
Types d’entrée numérique et à quoi sert chacune
Pressostat : surveille la pression du réseau
Le pressostat vous prévient lorsque la pression du réseau s’écarte du niveau que vous avez fixé. Grâce à cette donnée, vous pouvez détecter à temps trois situations différentes et protéger les pompes et les canalisations :
- Surpression. Elle peut annoncer un coup de bélier (un pic de pression brutal, semblable au « coup de fouet » que subit la canalisation quand on ferme un robinet d’un coup), capable de faire éclater canalisations, joints et raccords.
- Perte de pression. Une chute soudaine indique souvent une rupture, une fuite ou une panne de pompage.
- Absence de pression. Elle signale que l’eau n’arrive pas là où elle le devrait.
L’entrée numérique vous permet de le détecter à temps, et non une fois la flaque ou la facture arrivée.
Fluxostat : confirme si l’eau circule
Le fluxostat répond à une question aussi simple qu’importante : l’eau passe-t-elle dans cette canalisation en ce moment ? Oui ou non. Cette réponse vous permet de repérer instantanément fuites, blocages, manque de débit, interruptions de l’alimentation ou l’absence de débit alors qu’une vanne est ouverte.
Disposer de cette donnée en temps réel raccourcit votre temps de réaction en cas d’incident. Si une vanne est ouverte mais que le fluxostat ne détecte aucun passage d’eau, vous avez localisé le problème avant qu’un secteur ne reste plusieurs jours sans arrosage. Et inversement : s’il y a du débit alors qu’il ne devrait pas y en avoir, il y a une fuite ou une ouverture non prévue.
Dans un réseau d’irrigation collectif, où une panne en tête de réseau touche de nombreuses parcelles à la fois, cette confirmation précoce permet de traiter le problème avant qu’il ne les atteigne toutes.
Détection d’intrusion : vous alerte des accès et des manipulations
Une bonne partie du matériel d’irrigation se trouve en plein air, dans des parcelles isolées et sans surveillance. Le vol de matériel ou la manipulation d’une installation coûte plus que la valeur de l’équipement : il faut le remplacer, le service est interrompu et la culture peut souffrir si l’irrigation s’arrête au pire moment.
Le capteur d’intrusion détecte les accès non autorisés ou les manipulations de l’installation — par exemple l’ouverture d’un local ou d’un regard — et change d’état. Lorsqu’il le fait, la plateforme génère une alerte pour que vous puissiez agir vite.
Ce que vous pouvez faire avec une entrée numérique
L’entrée numérique détecte un changement, Atlas le recueille et l’envoie, mais l’essentiel se passe sur la plateforme Spherag.

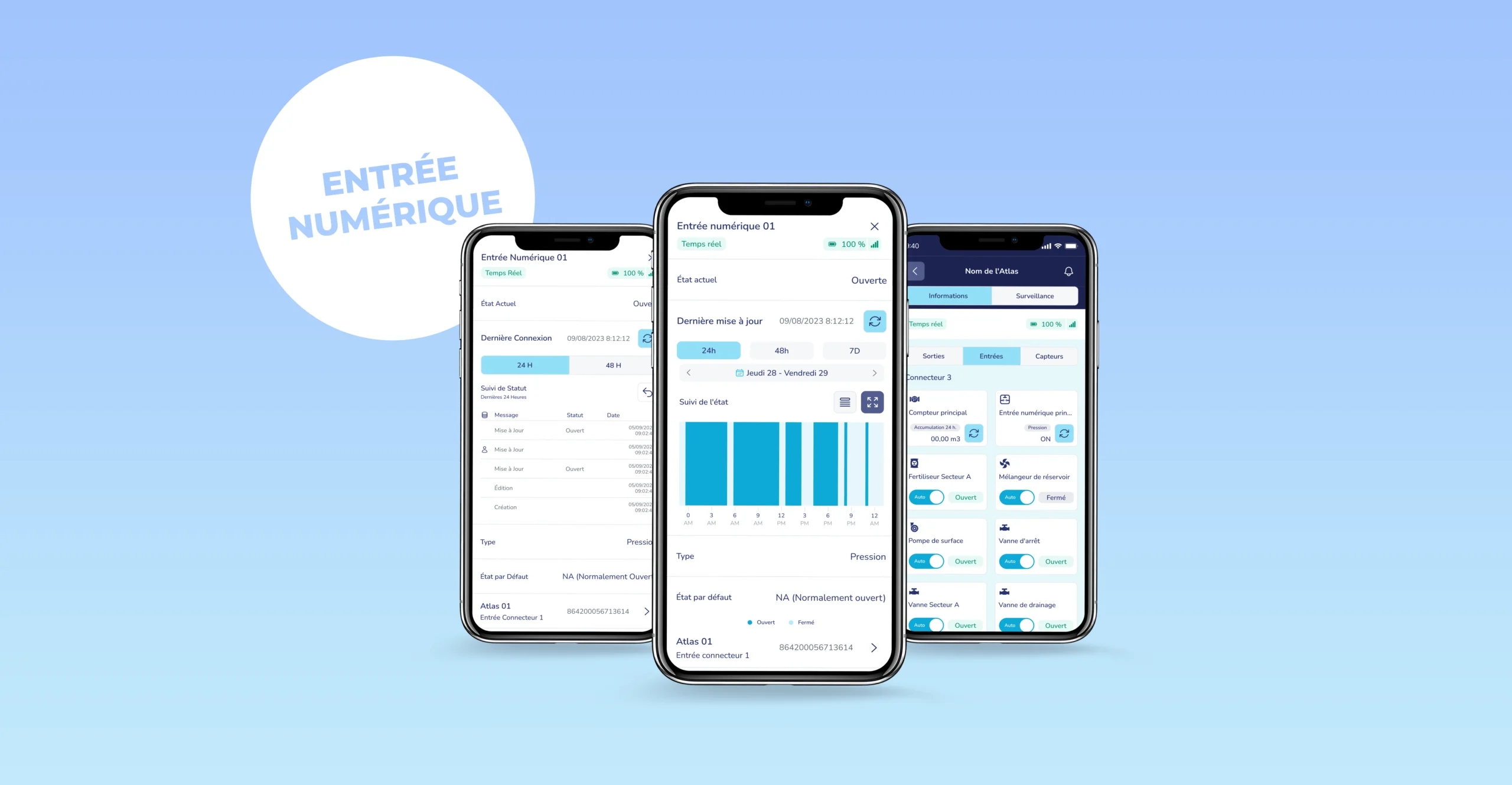

Consulter l’état et son historique
Depuis la plateforme, vous consultez l’état actuel de chaque entrée numérique et son historique d’états. Vous savez non seulement comment se porte l’installation en ce moment : vous pouvez revoir quand elle a changé, combien de fois et à quel moment.
Recevoir des alertes basées sur les entrées numériques
Vous pouvez programmer des avis pour que l’entrée numérique vous informe quand quelque chose d’important se produit. Il y a deux façons de les configurer :
Alerte de changement d’état. Elle vous prévient lorsque l’entrée passe de son état normal — celui que vous avez défini lors de la configuration — à l’état que vous avez marqué comme alerte. Par exemple : le local apparaît fermé et quelqu’un l’ouvre.
Alerte de changement d’état avec supervision de l’actionneur. Elle va plus loin : elle compare l’état de l’entrée numérique avec celui de l’élément qui exécute l’ordre (une vanne, une pompe) pour détecter quand l’ordre et la réalité ne coïncident pas. Elle est particulièrement utile dans deux cas :
- Une vanne ouverte sans confirmation physique : la plateforme la donne pour ouverte, mais l’entrée numérique ne détecte aucun passage d’eau.
- Une activité détectée sans ordre d’ouverture : il y a du débit, de la pression ou du mouvement alors que rien ne devrait fonctionner.
Ces écarts sont ce qui révèle une panne, une fuite ou une manipulation qui passeraient autrement inaperçues.
Ajouter de la logique à l’irrigation avec des conditions
Une entrée numérique ne fait pas qu’informer : elle peut aussi conditionner l’irrigation. Une condition est une règle pour l’irrigation : qu’elle démarre toute seule, ou qu’elle s’arrête toute seule, lorsqu’une entrée numérique change d’état. Le plus utile en pratique est de l’utiliser pour arrêter, car cela protège l’installation :
- Couper l’irrigation si le pressostat détecte une surpression ou une perte de pression, pour protéger les pompes et les canalisations.
- Couper l’irrigation si le fluxostat cesse de détecter du débit, pour que la pompe ne continue pas à tourner à sec.
Et tout cela associé aux secteurs que vous choisissez, pour que la logique s’applique là où elle a du sens et non sur toute l’installation de la même façon.
Un exemple pratique :
Imaginez un secteur avec une vanne pilotée par Atlas et un fluxostat connecté comme entrée numérique.
- La plateforme ouvre la vanne selon le programme d’irrigation.
- Le fluxostat devrait confirmer que l’eau passe.
- Il ne le confirme pas. L’entrée numérique reste à l’état « pas de débit ».
- L’alerte avec supervision de l’actionneur se déclenche : vanne ouverte, sans confirmation physique.
- Vous recevez l’avis sur votre téléphone et constatez que la pompe s’est arrêtée, au lieu de le découvrir trois jours plus tard avec une culture en stress.
Les entrées numériques ne prédisent pas l’avenir et ne remplacent pas votre jugement : elles vous disent ce qui se passe réellement, au moment où cela se passe, pour que ce soit vous qui décidiez.
Questions fréquentes
Quelle différence y a-t-il entre une entrée numérique et un capteur ?
Un capteur de mesure donne une valeur parmi de nombreuses possibles — par exemple 2,3 bar ou 18 % d’humidité. Une entrée numérique ne donne qu’un seul de deux états : ouvert/fermé ou actif/inactif. Elle sert à confirmer des faits, pas à mesurer des quantités.
À quoi sert un pressostat dans un système d’irrigation ?
Il vous prévient lorsque la pression du réseau monte au-dessus ou descend en dessous du niveau que vous avez fixé, ce qui permet de détecter surpressions, pertes de pression ou absence de pression et de protéger pompes, canalisations et autres composants.
Que fait un fluxostat ?
Il confirme en temps réel si l’eau circule ou non dans une canalisation. C’est le moyen le plus direct de vérifier qu’une vanne ouverte laisse réellement passer l’eau.
Puis-je utiliser une entrée numérique pour arrêter l’irrigation automatiquement ?
Oui. Avec une condition, vous pouvez faire en sorte que l’irrigation s’arrête toute seule lorsqu’une entrée numérique change d’état — par exemple couper l’irrigation si le fluxostat cesse de détecter du débit, pour ne pas forcer la pompe.
Comment savoir si une vanne est réellement ouverte et pas seulement sur la plateforme ?
En reliant une entrée numérique (par exemple un fluxostat) à la vanne et en activant l’alerte avec supervision de l’actionneur, qui vous prévient lorsque l’état commandé et l’état réel ne coïncident pas.
